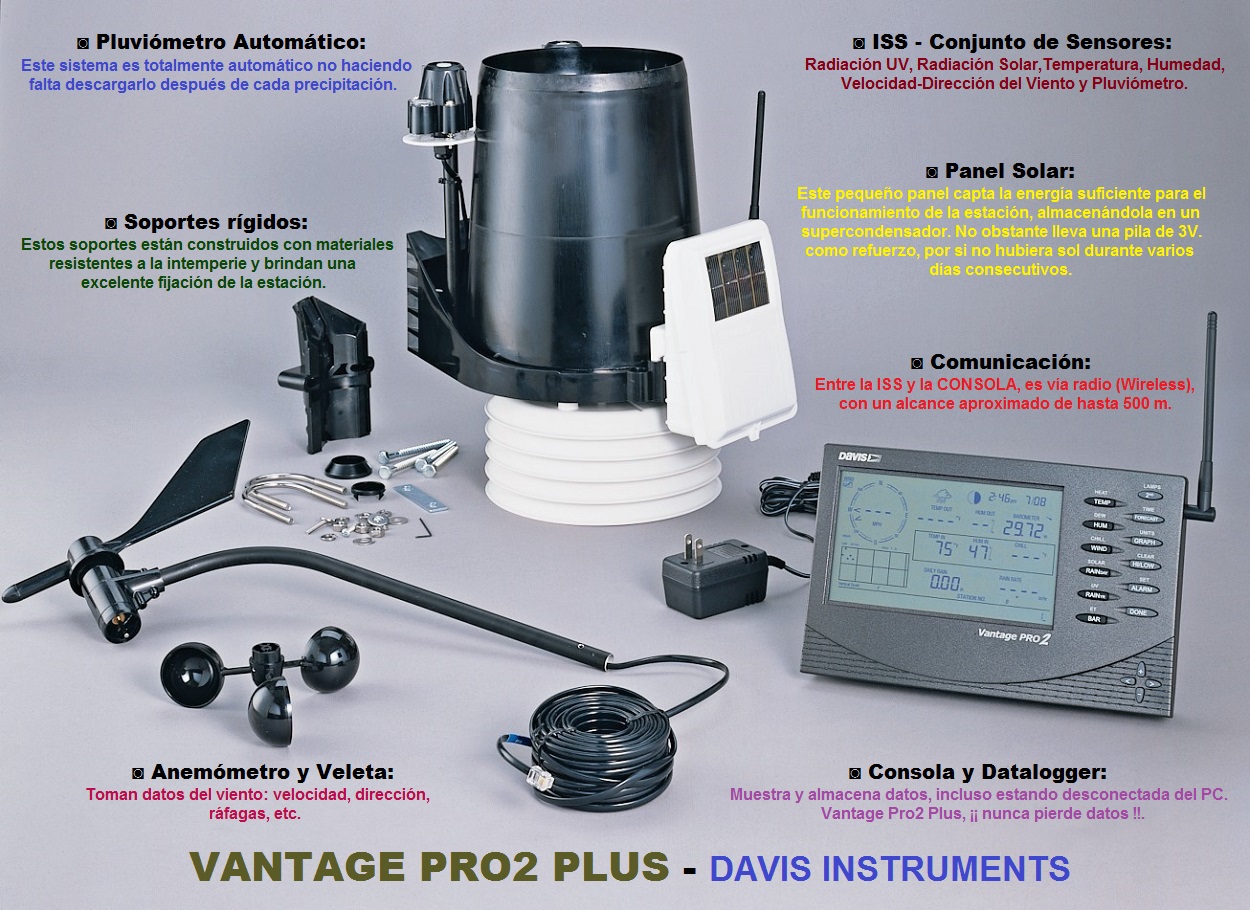

Estación Meteorológica Davis Vantage Pro2 Plus Wireless



DESCRIPCIÓN

Esta estación es una de las más avanzadas a nivel de aficionado pudiendo ser clasificada de "profesional" por sus buenos materiales, fabricación y precisión.

A continuación se repasan sus diferentes módulos:

Sensores de: TEMPERATURA y HUMEDAD (Termohigrómetro)

El sensor termohigrómetro va dentro de una garita de platos construida con plásticos resistentes a la intemperie que protege al sensor de la luz del sol tanto directa como reflejada para que no le influya y mida lo que se trata de medir: la temperatura y la humedad relativa del aire. Cuanta mayor sea la velocidad del aire menos "sobrecalientamiento" hay y por lo tanto más fiables son las lecturas. La medida puede diferir de la real como mucho en 0.5ºC. Es digital.

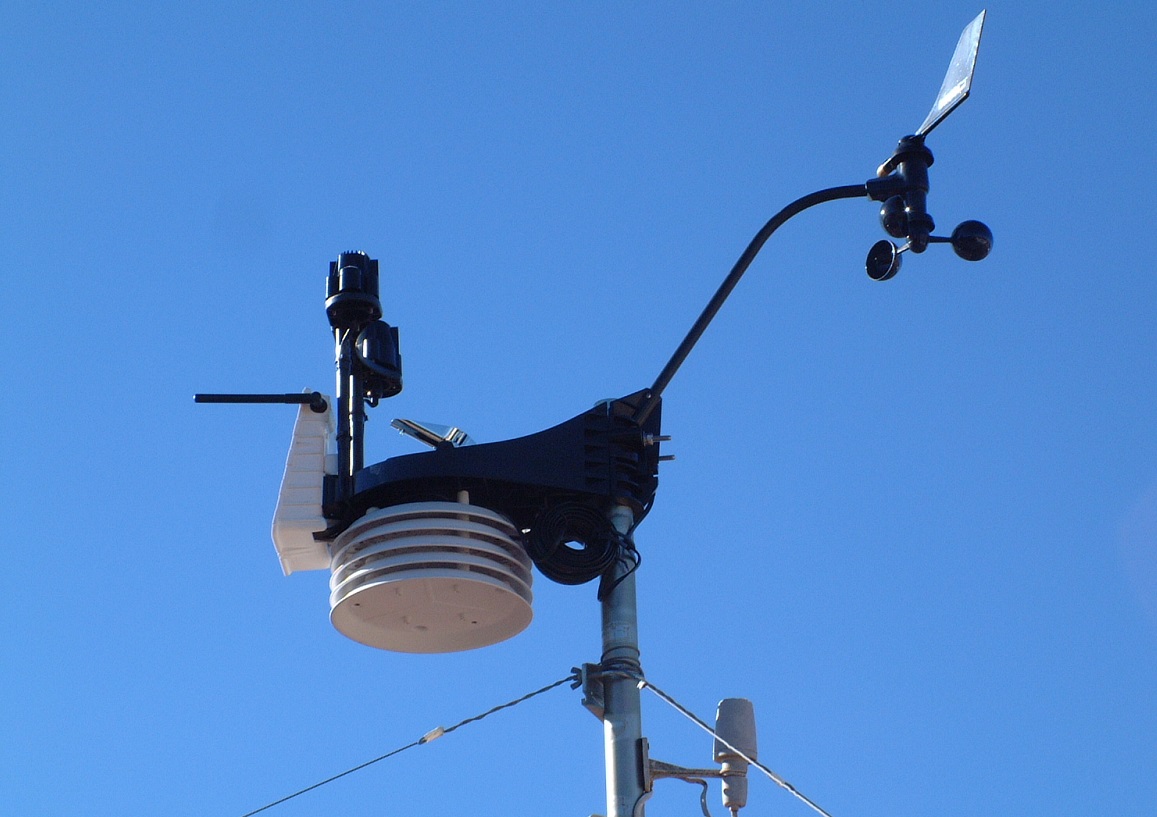

Platos colocados en la estación
La garita: conjunto de platos de plástico acoplados mediante separadores que dejan pasar el aire, sin que pase la luz solar ni la lluvia.
Forman doble "persiana" para minimizar el impacto de la radiación reflejada.

Sensor auxiliar de temperatura.

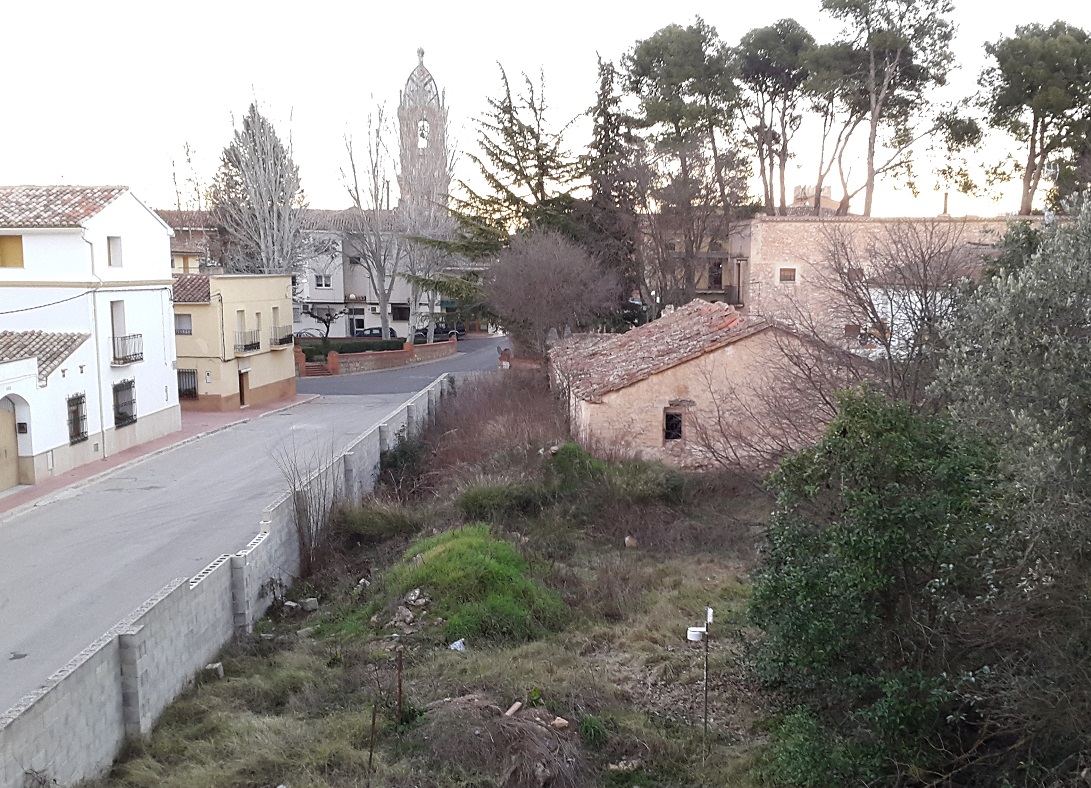

Debido a la altura de la estación, que falsea la temperatura, he añadido otra sonda a 1,5 m. del suelo, siendo esta temperatura la correcta.

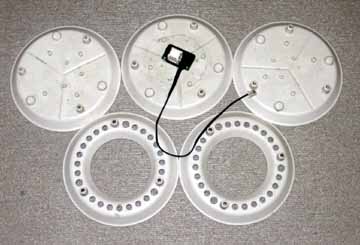

Platos separados
Los dos platos inferiores y el superior son cerrados. Los intermedios son abiertos en su centro para albergar la cámara de aire del sensor. Están agujereados entre las dos persianas para ofrecer la mayor ventilación posible a la cámara.

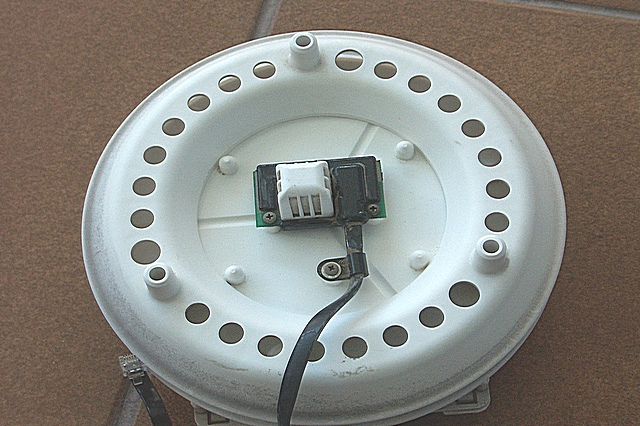

Cámara del sensor con el plato superior quitado
En la cámara de medición va alojado el sensor perfectamente resguardado de la luz y de la lluvia y con la mayor ventilación posible para medir la temperatura y la humedad relativa del aire.

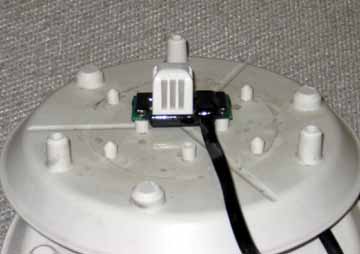

Detalle del sensor
El sensor va protegido por un "dedal" con una membrana que deja pasar el aire y no deja que entren insectos ni polvo.
El sensor se comunica con el ISS por medio de un cable con clavija RJ-11.

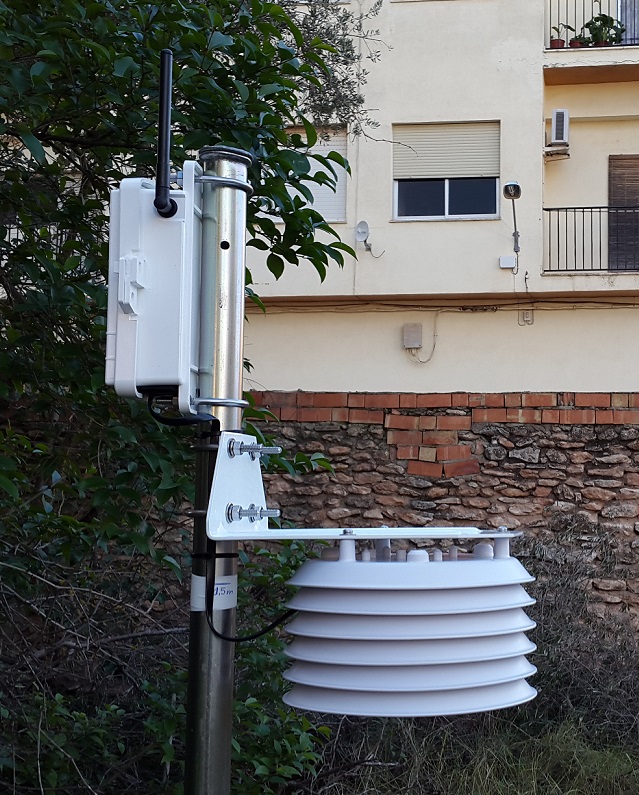

Otra vista del termohigrómetro situado a 1,5 m.

ANEMÓMETRO y VELETA

El anemómetro consta de veleta y del anemómetro propiamente dicho. El cable tiene 12 m de largo para poder ponerlo separado de la estación. Se registra la velocidad cada 2.5 segundos.

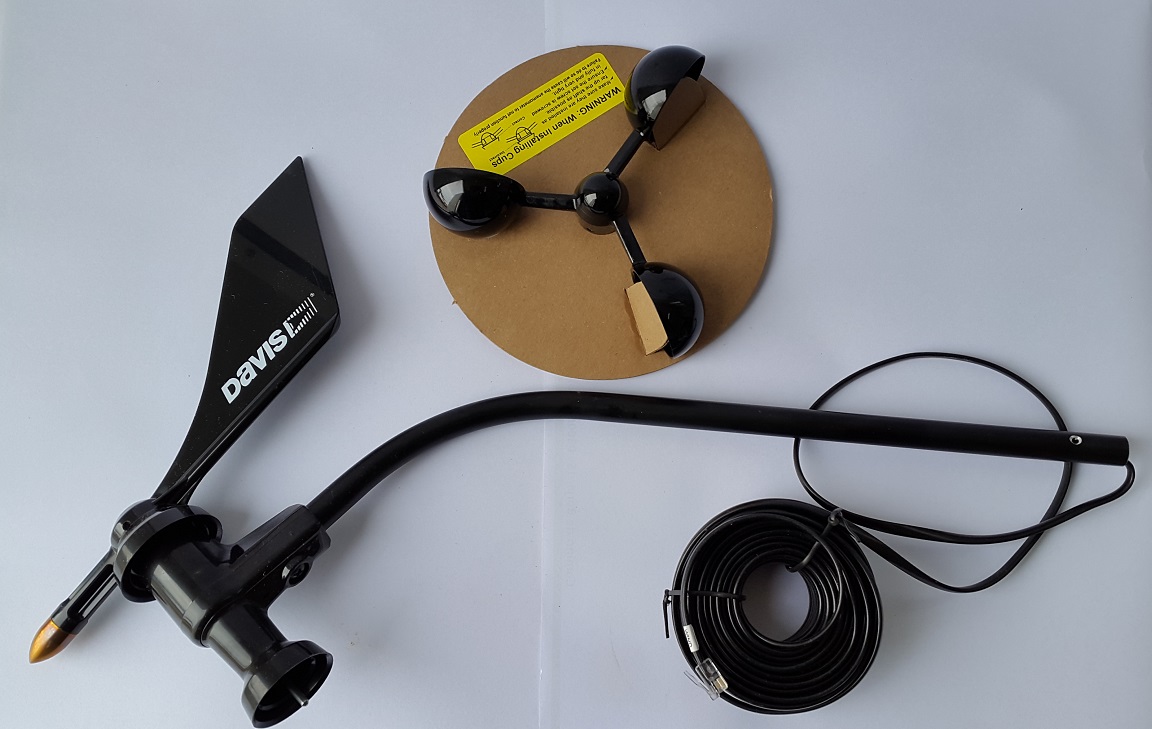

Veleta y Anemómetro desmontados
La veleta es de metal en la punta para que sea más estable al soplar el viento. La mínima velocidad que mide es de 1.6 km/h siendo las demás múltiplos de ésta.

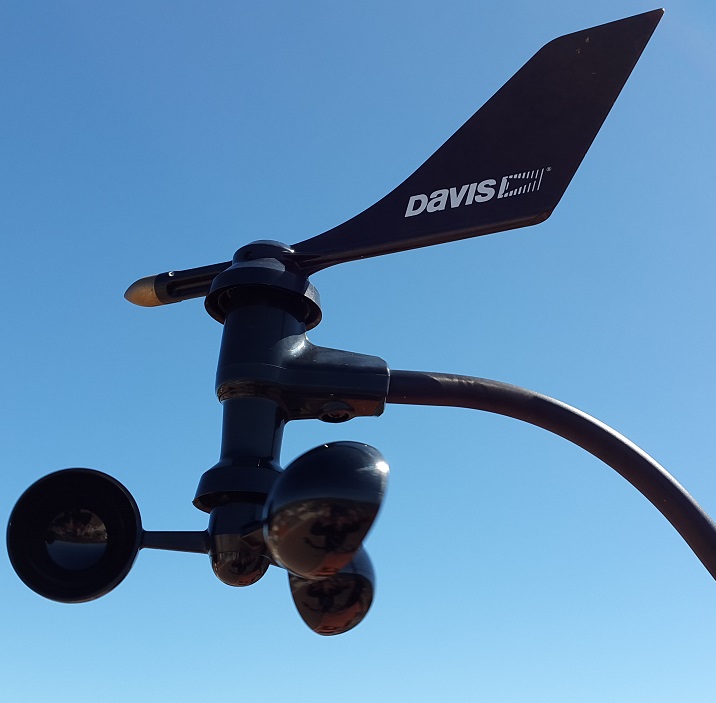

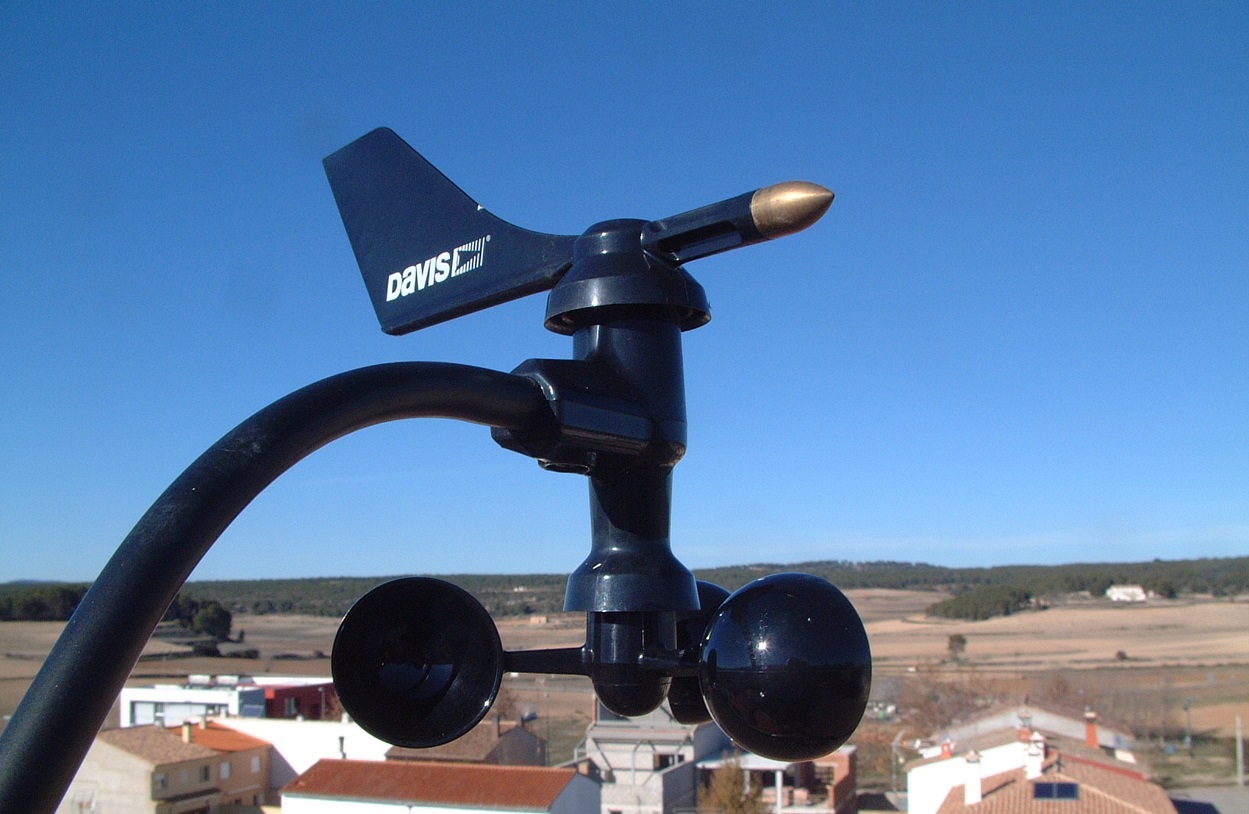

Veleta y Anemómetro montados
El brazo que une la veleta a su soporte debe de apuntar al norte para obtener la correcta dirección del viento.

Veleta y Anemómetro de "Fontanars Alf. Oeste"
Anemómetro y veleta de la estación "Fontanars Alf. Oeste", instalada en Octubre de 2014. La montaña más alta, que se ve al fondo, es el poblado Ibérico de la "BASTIDA"

PLUVIÓMETROS

El pluviómetro de la estación es de balancín. El cono de entrada tiene una boca de 165 mm de diámetro. También tenemos el pluviómetro Hellmann, cuyo diámetro es de 120 mm

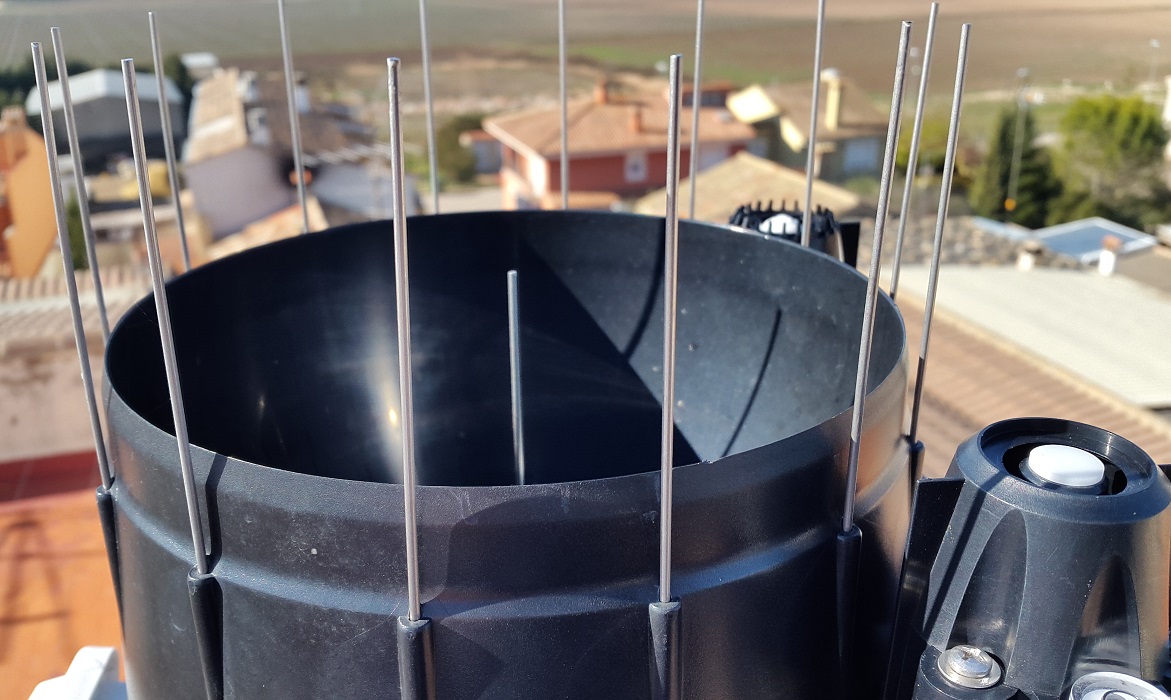

Pluviómetro de la Estación
Consta de un cono el cual se estrecha en su parte inferior y por el cual caen las gotas de lluvia a un balancín montado en la estación.

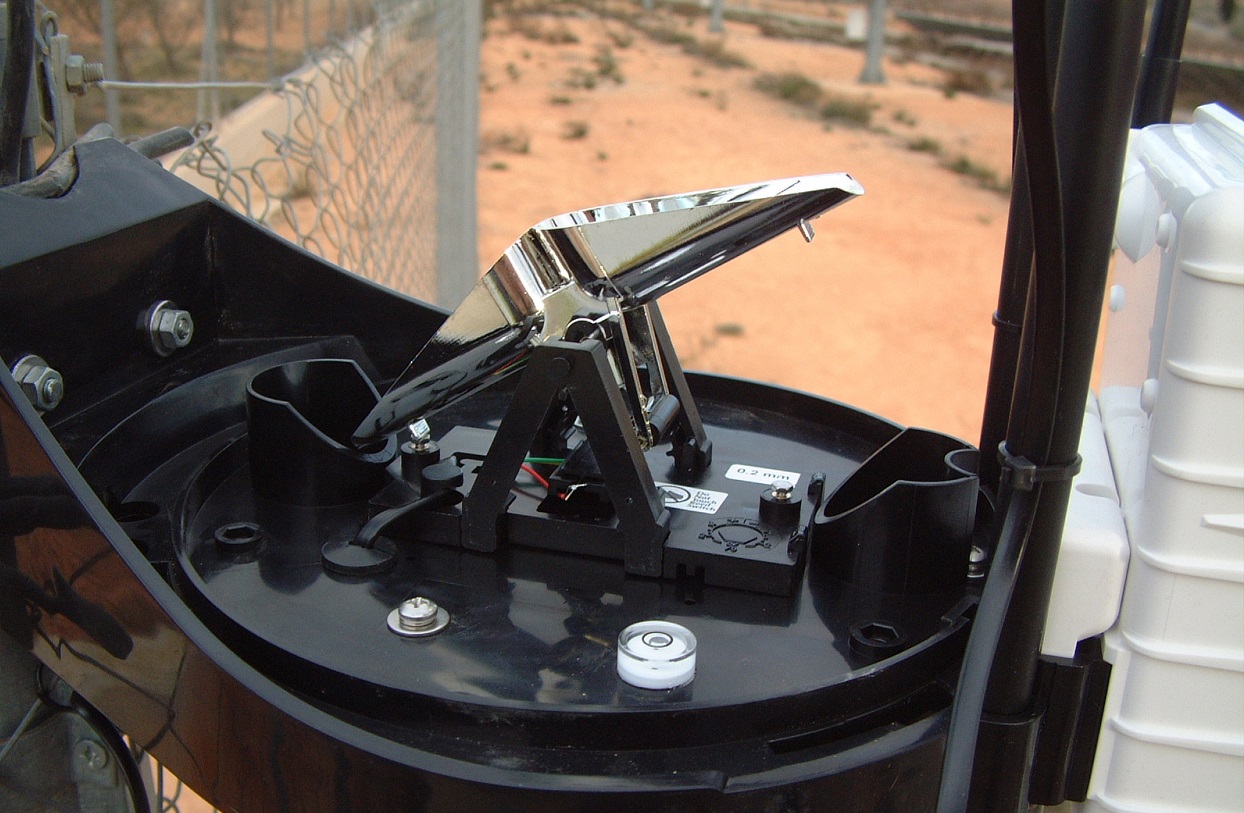

Detalle del balancín
El balancín está dividido en dos depósitos. Cuando se llena el que está levantado, por gravedad, cae, evacuándose el agua por un orificio inferior pasando entonces a llenarse el otro depósito. En la zona inferior del balancín un imán pasa sobre un reed contando los vuelcos. Cada vuelco cuenta como  0.2 mm de lluvia.

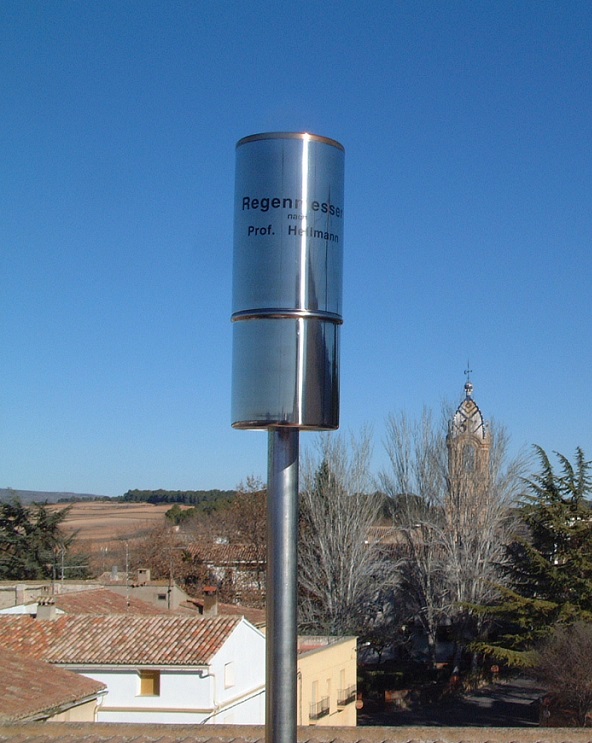

Pluviómetro Hellmann
Aquí estamos viendo el pluviómetro Hellmann 120, para corregir, manualmente, los litros/m² registrados por la estación. Es una buena táctica para asegurarnos de la exactitud de la lluvia caida, ya que las automáticas suelen introducir algún error,... por el viento,... forma de llover,... etc.

Sensores de:   RADIACIÓN UV (Ultravioleta) y,   RADIACIÓN SOLAR

Van acoplados en la parte trasera superior del cono del pluviómetro y sujetos por un soporte a la base. La denominación "Plus" de la estación hace referencia a que los lleva.

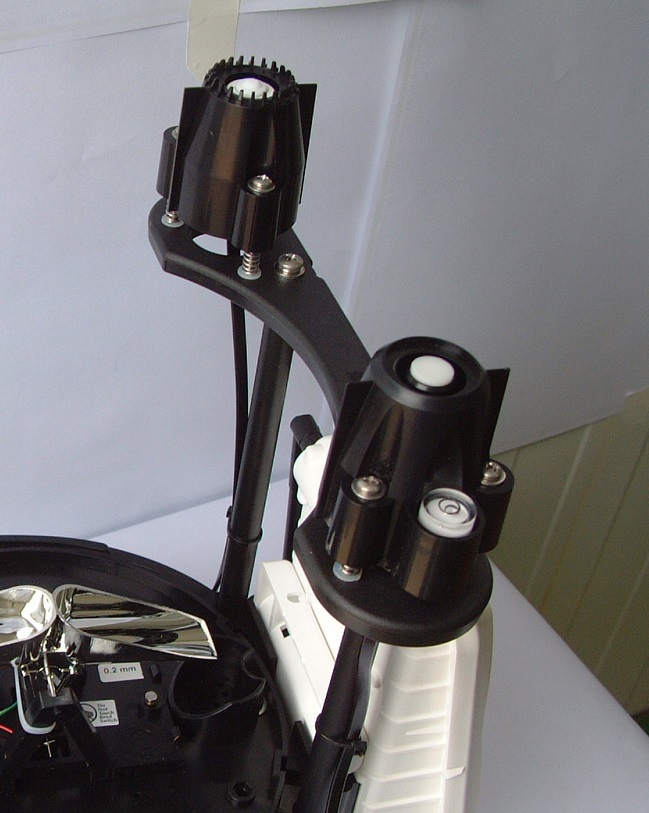

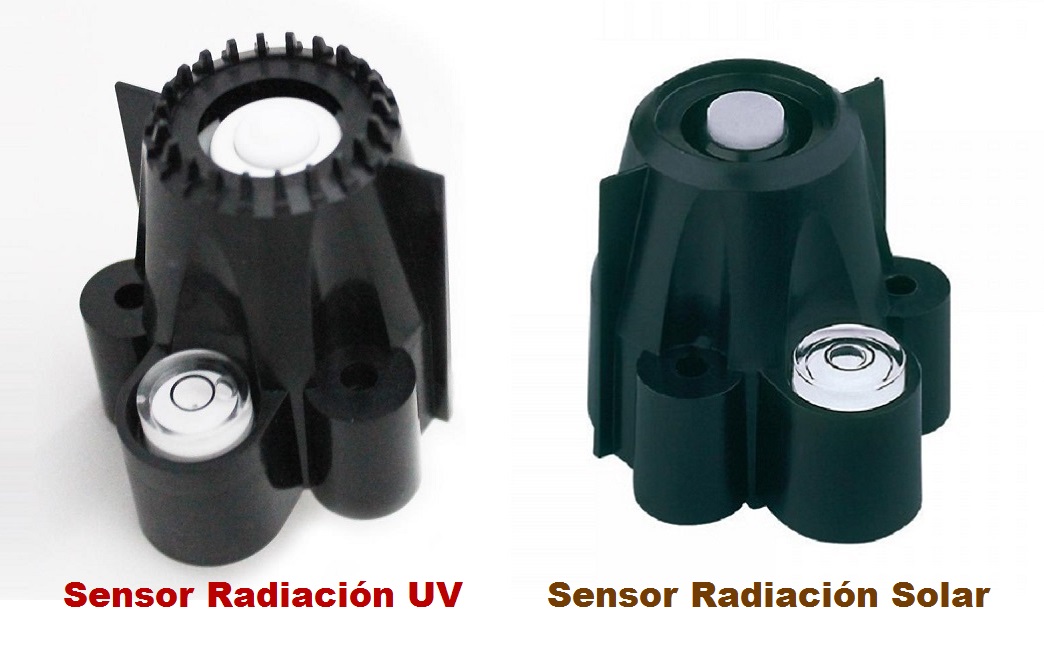

Sensores por separado
Los sensores llevan adosados un pequeño nivel de burbúja para que queden perfectamente alineados con el horizonte.

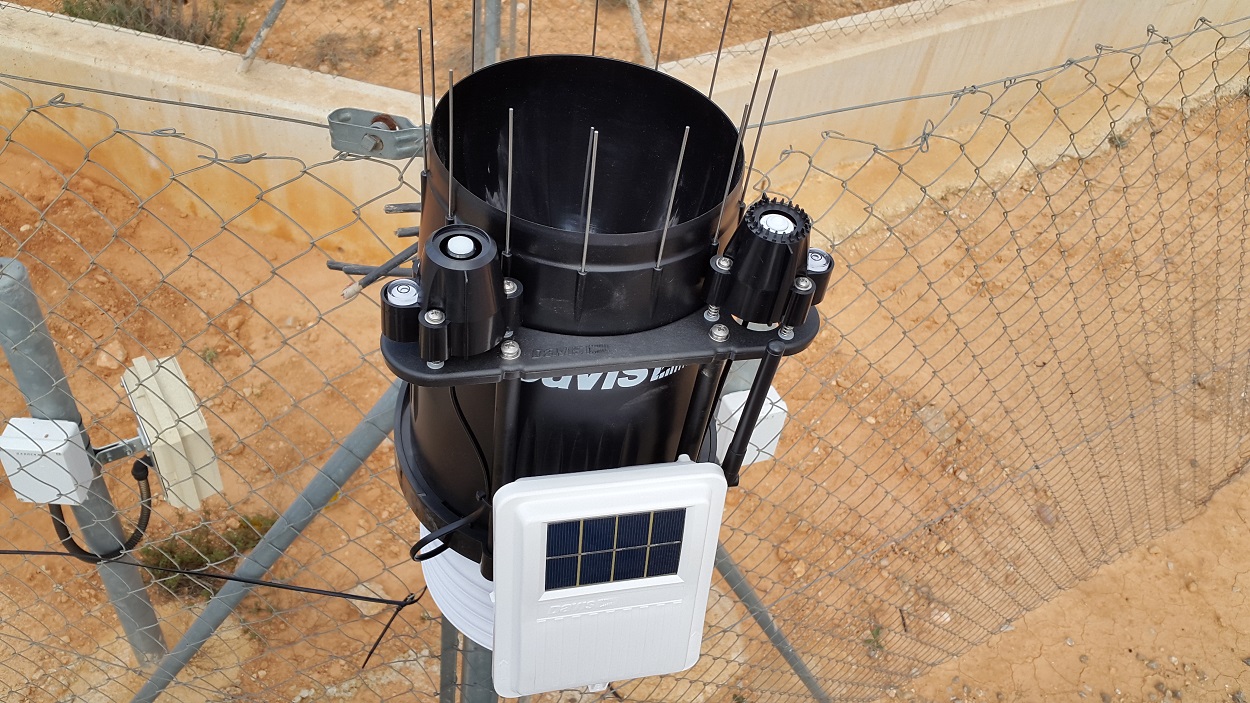

Ubicación de los sensores UV y Radiación Solar
En esta fotografía se puede apreciar la ubicación de los sensores de UV y de Radiación Solar en la estación. Deben estar libres de cualquier obstáculo que les produzca sombra.

Sensores UV y Radiación solar.
El sensor de UV (Rayos Ultravioleta) nos informa del factor de protección que deberemos usar para la piel expuesta al sol. (Por ejemplo, al ir a la playa).
El sensor de Radiación solar nos dice los W/m² que nos daría una placa solar.

ISS (Integrated Sensor Suite)   y   CONSOLA

Aquí van todos los sensores conectados. El ISS y la CONSOLA se comunican vía radio, sin cables (wireless), utilizando sus antenas . Su alcance de transmisión es de hasta 500 m y lo hace por salto de frecuencia.La consola recibe todos los datos de los sensores desde el ISS y los muestra en pantalla.

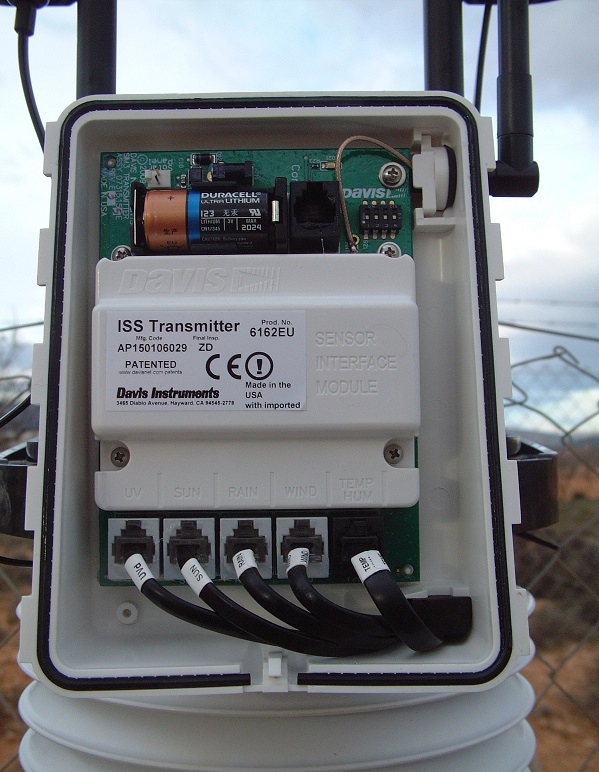

ISS destapado
Todos los sensores van conectados por cable y mediante clavija RJ-11 al ISS. Desde aquí se transmite vía radio a la consola.

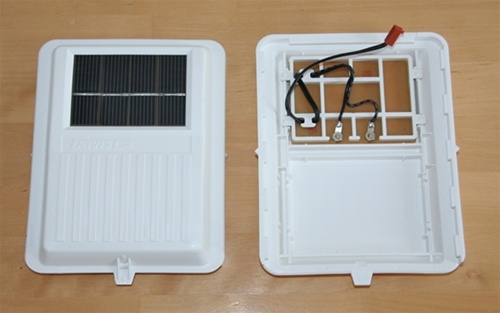

Tapa del ISS
La tapa incluye una pequeña placa solar que capta energía y la almacena en un supercondensador que alimenta al ISS. Lleva una pila auxiliar como apoyo.

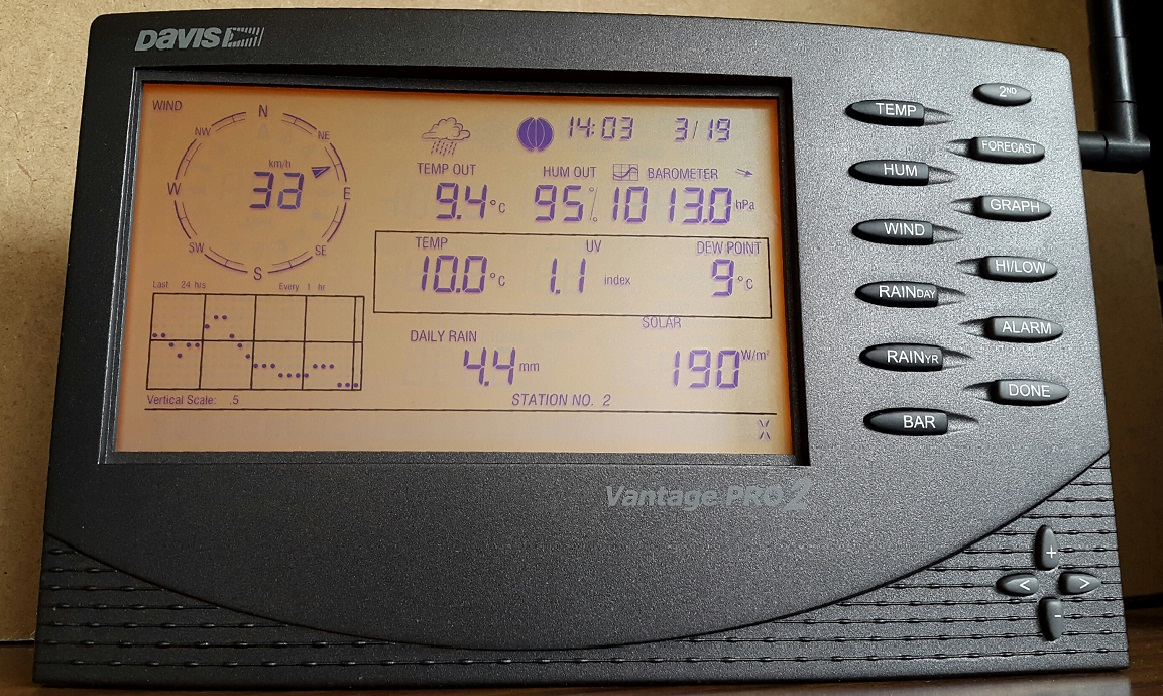

Consola
Recibe, a través de su antena, la señal del ISS cada 2.5 seg. Funciona a pilas o mediante adaptador de CA. En ella pueden configurarse diferentes unidades, alarmas, correcciones, etc.

DATALOGGER   y   SOFTWARE: Weather Display y Cumulus.

Lleva un datalogger que almacena registros y pueden luego volcarse a un PC. El programa utilizado es Weather Display un completo software que permite almacenar todos los datos, monitorizarlos y permite además subir archivos a un servidor.

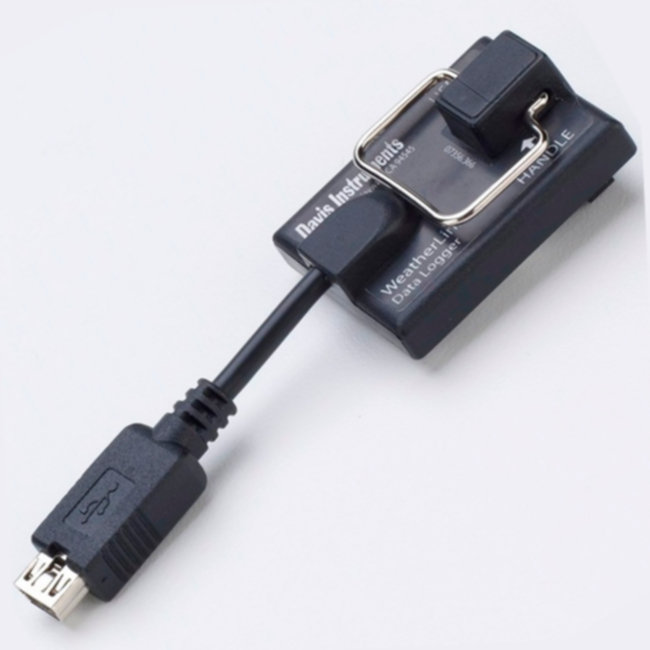

Datalogger
La conexión al PC se realiza por un datalogger (serie o usb). De serie viene con Weatherlink, un software que permite visualizar los datos en el PC aunque se puede configurar con otros softwares meteorológicos.

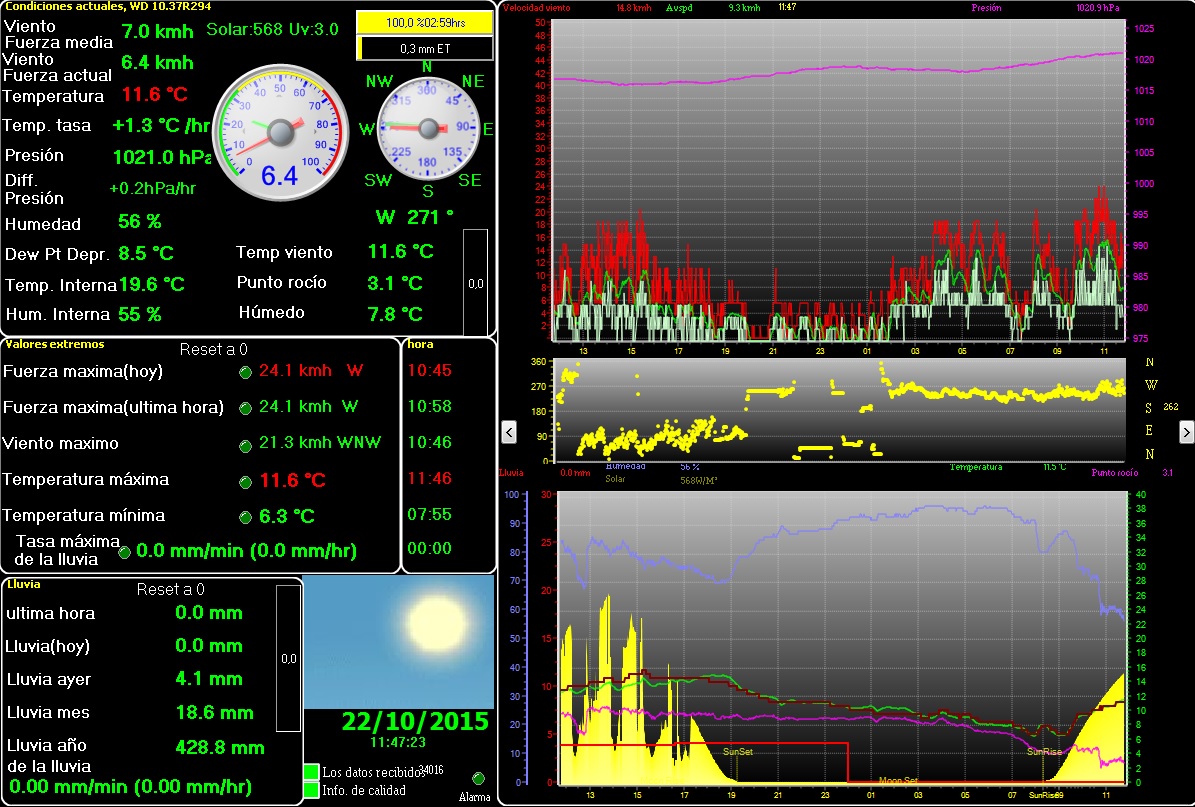

Weather Display
El software es regularmente actualizado permitiendo continuas mejoras. Su interfaz es "aparentemente" sencilla pero sus menús permiten muchísimas opciones.

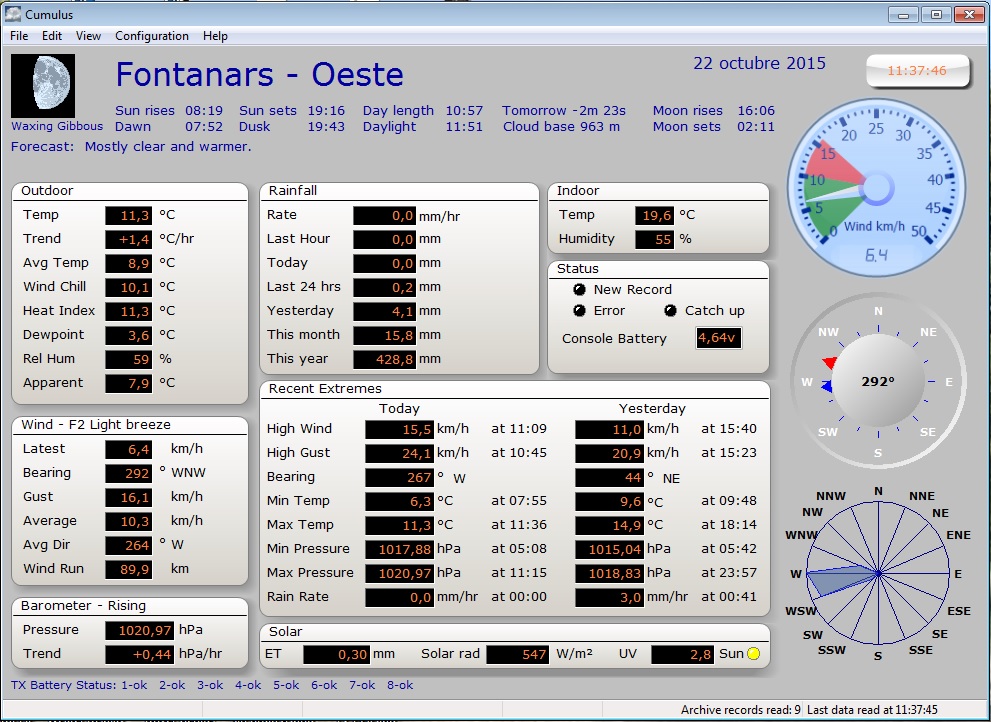

Cumulus
Otro software que es gratuito es Cumulus una pequeña joya muy completa.
